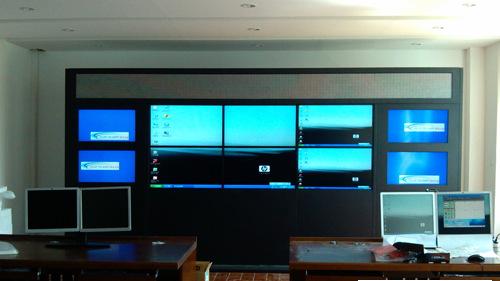

集中式大屏幕拼接顯示系統。傳統的大屏幕拼接顯示系統圖像處理器是采用一臺工業計算機作為主體結構，插入多路信號采集卡和顯示輸出卡，通過PCI/PCI-X數據總線交換數據，從而實現多路信號的采集、處理和顯示。這種架構模式中，所有顯示任務都基于計算機PCI總線集中處理完成，稱之為集中式處理器，整個系統為集中式大屏幕拼接顯示系統。

　　但是，由于集中式處理器的輸入、輸出數量是有一定限制的，并且隨著數字化信息顯示技術的不斷發展，公安、電力、交通、水利、政府等行業對大屏幕顯示的需求越來越多，用戶需要在大屏幕拼接墻上集中顯示、監控和管理的信息數量和種類日益俱增，同時，網絡化也使各行業提出了上下級、不同區域間實現信息共享的要求，而傳統的、集中式大屏幕拼接顯示系統已不能滿足上述要求。

分布式大屏幕拼接顯示系統。

　　為了克服集中式顯示系統的局限性，適應新的市場發展趨勢，大屏幕拼接行業很多廠商開始推出分布式顯示系統，系統由RGB采集部分、視頻處理部分、IP視頻處理部分、控制服務器、以及輸出服務器、交換機等組件構成，以IP網絡作為信號傳輸?shù)耐ǖ?，整個系統采用分布式架構，將視頻與計算機RGB信號的采集、處理與顯示分散于不同的處理單元，在控制單元的統一管理控制下進行同步實時處理，協調地完成信息處理任務。采用分布式處理技術不但滿足接入與實時顯示大數據量、多個信號源的需求，同時實現了不同大屏幕拼接系統間的信息共享，無論系統間距離多遠，均可實現將信息顯示擴展為跨地區顯示。

　　分布式大屏幕拼接顯示系統架構的優勢是：各類信號處理器可根據顯示墻規模及信號源的需要，通過以太網連接，任意組合成一套分布式顯示控制系統，極大地增強了整個系統的信號處理能力和顯示靈活性。系統具有數字化、網絡化、高性能、高可靠、高可擴展、靈活便捷、綠色環保等優點。

基于云計算的超級分布式顯示系統

　　隨著行業應用的深入，在電力、交通、公安、軍事等很多行業都存在超大分辨率底圖顯示的需求，例如GIS地圖、SCADA、NASA圖等。在集中式系統中，有的廠商采用了二代PCI-E技術、FPGA硬件圖像并行處理技術等，使帶寬提高，加快傳輸速度，但是還是受接入信號、輸出顯示的地點和數量限制，雖然目前眾多廠商分布式系統可以完成高分辨率底圖上屏顯示，但是往往采用的是壓縮編碼方式，圖像質量差，無法接入用戶應用APP，即便是有的廠商實現原始圖像傳輸方式，但是需要更大的帶寬，整個系統價格相當昂貴。

　　針對集中式和傳統分布式系統的弊端，目前有廠商開發出基于云計算的超級分布式顯示系統。系統采用全網絡分布式架構設計，包括3個核心部分，分布式信號輸入、網絡交換、分布式顯示輸出。分布式輸入和分布式輸出分離，核心采用全千兆交換網絡，分布式輸出可以無限擴展，分布式輸入也可以無限增加。此系統除支持AV信號、流媒體信號、HDMI信號、RGB/DVI信號、常規應用程序直接接入，通過分布式并發渲染模式接入，還支持超高分辨率應用系統超過50個屏幕的上屏顯示。
